FAN COİL İLE SOĞUTMA
Fan Coil ile Soğutma
Verimli ve Esnek İklimlendirme Çözümleri
Fan Coil Sistemleri Nedir ve Nasıl Çalışır?
Fan coil üniteleri, merkezi bir soğutma sistemine bağlı olarak çalışan, bireysel kontrol imkanı sunan iklimlendirme cihazlarıdır. Özellikle oteller, ofisler ve konut projelerinde yaygın olarak kullanılan bu sistemler, soğutma ve ısıtma ihtiyaçlarını ekonomik şekilde karşılar.
Fan Coil Soğutma Çalışma Prensibi
Soğutulmuş Su Dolaşımı: Chiller veya soğutma grubundan gelen soğuk su (7-12°C)
Hava Üfleme: Fanlar vasıtasıyla havanın serpantinler üzerinden geçirilmesi
Isı Transferi: Ortam ısısının suya aktarılması
Hava Dağıtımı: Soğutulan havanın ortama üflenmesi
Kontrol Sistemi: Termostat ile sıcaklık ayarı
Fan Coil ile Soğutmanın Avantajları
1. Enerji Verimliliği
✔ Merkezi sistem avantajıyla düşük işletme maliyeti
✔ Bölgesel kontrol ile gereksiz enerji tüketimini önleme
✔ Yüksek COP değerli chillerlerle entegre çalışma
2. Esnek Sistem Tasarımı
✓ Farklı ünite tipleri (duvar, kaset, kanal tipi)
✓ Bağımsız zon kontrol imkanı
✓ Kolay genişletilebilirlik
3. Konfor ve Sağlık
Düşük ses seviyesi (30-45 dB)
Hava filtreleme özelliği
Homojen sıcaklık dağılımı
Nem kontrolü

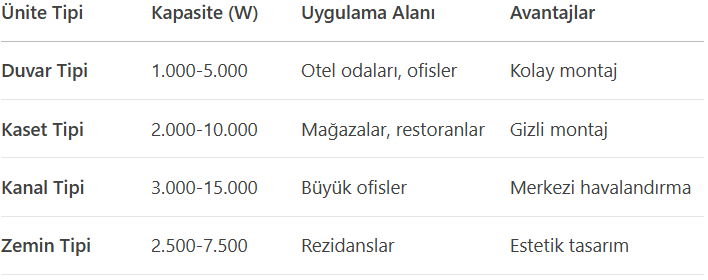

Fan Coil Çeşitleri ve Özellikleri
Teknik Özellikler ve Projelendirme
Kapasite Seçim Kriterleri
Soğutma Yükü Hesaplama: 120-150 W/m² (ofisler için)
Su Debisi Hesaplama: ΔT=5°C için 0,043 l/sn/kW
Hava Debisi: 10-15 hacim/saat
Borulama: Çelik veya PPRC boru kullanımı
Uygulama Alanları
✔ Konaklama: Oteller, tatil köyleri
✔ Ticari: AVM, ofis binaları
✔ Sağlık: Hastaneler, poliklinikler
✔ Konut: Rezidanslar, lüks daireler
Fan Coil Sistem Bileşenleri
Serpantin: Bakır boru-alüminyum kanatçık
Fan: EC motorlu yüksek verimli
Drenaj Tavası: Paslanmaz malzeme
Filtre: Hava kalitesi için
Vana Grubu: 3 yollu veya 2 yollu kontrol
Kurulum ve Bakım Süreçleri
Profesyonel Montaj Adımları
Borulama: İzolasyonlu soğuk su hattı
Havalandırma: Hava tıkacı alınması
Elektrik: Oda termostatı bağlantısı
Test: Su kaçak testi ve debi ayarı
Periyodik Bakım Programı
Aylık: Filtre temizliği
6 Aylık: Fan ve motor kontrolü
Yıllık: Serpantin temizliği
2 Yıllık: Sistem kimyasal temizliği
Enerji Tasarrufu Yöntemleri
EC Motorlu Fanlar: %40'a varan enerji tasarrufu
Oda Termostatı: Hassas sıcaklık kontrolü
Vana Kontrolü: 2 yollu vana ile pompa enerjisi tasarrufu
Gece Modu: Kullanılmayan alanlarda kapasite azaltma

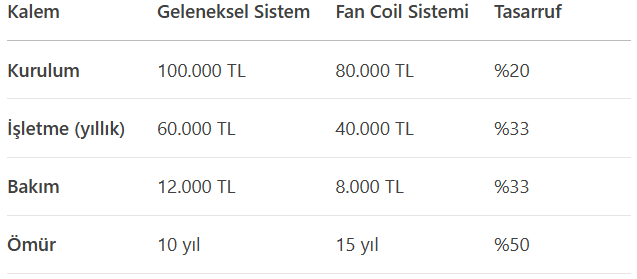

Fan Coil Soğutma Maliyet Analizi
Sıkça Sorulan Sorular
S: Fan coil üniteleri ne kadar ses yapar?
C: Yeni nesil EC motorlu ünitelerde 30-45 dB arası (kütüphane ses seviyesi)
S: Hangi soğutma sistemleriyle entegre çalışır?
C: Chiller, soğutma kulesi, ısı pompası veya VRF sistemlerle
S: Nem alma özelliği var mı?
C: Evet, serpantin yüzeyinde yoğuşma ile nem alma sağlanır
Sonuç ve Uzman Önerileri
Fan coil soğutma sistemleri:
✓ Orta ve büyük ölçekli projeler için ideal
✓ Merkezi sistem avantajları sunar
✓ Bireysel kontrol imkanı sağlar
Proje Tavsiyesi:
20+ odalı otel projeleri ve 500m² üzeri ofis alanlarında fan coil sistemler chiller ile entegre şekilde mutlaka değerlendirilmeli. EC motorlu ünitelerle %40'a varan enerji tasarrufu sağlanabilir.
